一、產品簡介

DY-2620全自動插膠殼機（雙打單穿型）是專為電子線束自動化生產打造的核心設備，可實現線材兩端自動切線、剝皮、端子壓著，及一端自動穿膠殼的全流程無人化作業，無需人工幹預即可完成線束加工，大幅降低人力成本、減少人為誤差，為電子、家電、汽車電子等行業提供穩定、高效的線束生產解決方案。

二、核心應用領域

DY-2620廣泛適配各類需端子壓接與膠殼插入的線束加工場景，尤其適合：

電子設備線束：如路由器、打印機、智能家居控製器內部連接線

家用電器線束：如空調、洗衣機、冰箱的電源及信號線束

汽車電子線束：如車載傳感器、中控係統、車窗控製模塊線束

工業控製線束：如PLC、變頻器、伺服電機的信號傳輸線束

三、詳細技術參數

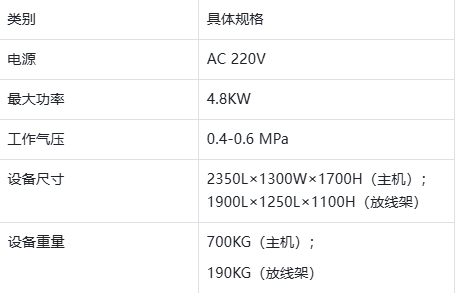

1、基礎運行參數

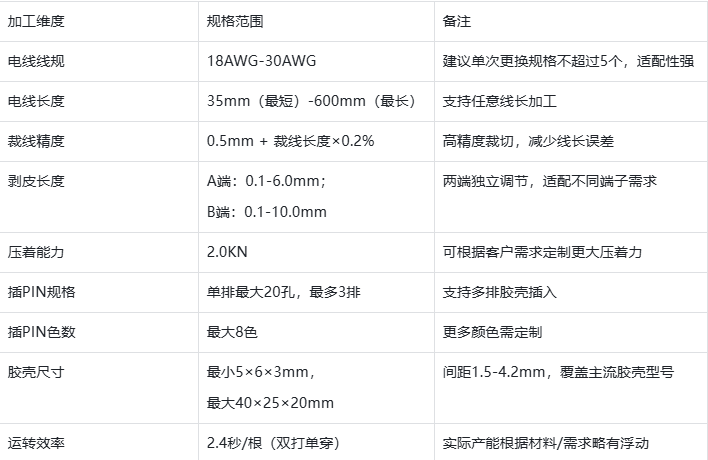

2、核心加工能力

3、智能檢測與防護

1.基礎檢測：電線有無、電線打結、端子有無、膠座有無

2.精度檢測：端子壓力實時監控（日本索路係統）、端子插入後拉拔力檢測（數顯高精密氣閥控製）

3.不良處理：

①檢測到不良（如端子壓力異常、剝皮異常）時，自動跳過穿殼動作，成品直接丟入不良品區；

②不良率超設定值（默認5‰，不含誤報）時，機器自動報警停機；

③輕微不良（如剝皮異常未超標）可報警挑選後繼續生產，不中斷流程。

4、標準配置

①送線係統：8軸卷軸裝通用送線機（TYDC-08）

②質量監控：日本索路單通道端子壓力監控、單鏡頭CCD視覺檢測（海康/大恒）

③操作界麵：AOC人機界麵（E2270SWN 215LM00056），直觀易操作

四、核心優勢

1. 高效生產，降本提效

①全流程自動化：從切線到穿膠殼無需人工，單根加工僅需2.4秒，單日產能輕鬆突破3000根；

②6工位獨立控製：前後端6個加工工位可單獨關閉，閑置工位不影響整體生產，靈活適配多規格訂單。

2. 高精度加工，不良率低

①0.02mm調節精度：壓接機采用變頻馬達，端子壓接深度精準可控，避免虛接、壓傷；

②導向式插入設計：3軸分體式插入作業，配合CCD視覺定位，確保端子精準插入膠殼，同時保護端子功能區不損傷；

③100%不良隔離：翻轉式不良品隔離結構，不良品自動分揀，杜絕混入成品。

3. 靈活適配，多品種生產

①寬範圍兼容：線規覆蓋18AWG-30AWG、膠殼尺寸覆蓋5×6×3mm-40×25×20mm，適配多數線束需求；

②快速換型：設備換型操作簡便，無需複雜調試，適合小批量、多品種線束生產場景。

4. 易操作易維護

①前後端獨立調節：調試時無需整機停機，單獨調整兩端參數，降低停機損失；

②終身技術支持：廠家提供免費安裝培訓、軟件升級，易損件（剝線刀、切線刀等）供應便捷，維護成本低。

五、谘詢與定製

如需了解設備試機、定製壓著能力/插PIN色數，或獲取詳細報價方案，歡迎聯係我們，為您提供專屬線束加工解決方案！

谘詢熱線：18968881190

公司地址：浙江省溫州瑞安市東山街道望新路188號2幢401室（溫州草莓视频在线）
